Elwin by 3xM Automation

Elwin är ett program för utveckling av elektriska elritningar med inriktning mot automationsprojekt. Programmet lämpar sig för avancerade konstruktioner av el- eller automationsingenjörer, men även för elektriker med enklare konstruktioner. Elwin är ett självständigt program och du behöver inte ha något annat program installerat för att kunna köra Elwin.

Elwin är utvecklat av oss själva i Sverige och erbjuds i en svensk och engelsk version.

Skapa professionella elritningar genom att använda färdiga objekt från upp till 10 olika databaser i ett och samma projekt.

Välj in objekt från databasen genom att leta upp dom i en lista och klicka in dom på kretsschemt.
Elwin installaionen kommer med en IEC databas där dom vanligaste symbolerna finns ritade. Man lägger enkelt till fler genom att redigera databasen.

Redigera alla sidor enkelt i projektträdet.
I ett och samma projekt kan du lägga flera olika elskåp genom att dela upp ritningarna i 3 nivåer (anläggning, placering och funktion).

Redigera logiksymbolerna med hjälp av Egenskaper för varje objekt.
Varje logiksymbol kan ha följande information anslutningar, variabla texter, korsreferenssymboler, PLC I/O info, gravyrplåtar, DIP switchar och komponenter.

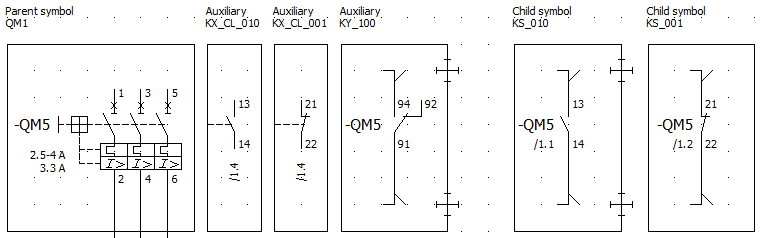

Det är möjligt att snabbt och enkelt bygga upp symboler i projektläge utan att rita upp varje variant i databasen. Alla korsreferenser skapas så klart direkt utan knapptryck.
Alla korsreferenser är navigeringsbara genom att dubbelklicka.

Med ett enkelt klick så skapar du en lista, tex. en komponentlista eller en kabellista. Utseendet på listan bestäms av databasen och du kan själv definiera hur du vill ha listans utseende.

Du kan lägga till flera olika varianter av samma listtyp i din databas.

Följande listtyper är tillgängliga i Elwin:
* Kabellista (mångledare)
* Inkopplingslista av kablar (mångledare) (välj som en lång lista eller en mångledare per sida)
* Intern inkopplingslista av enkelledare
* Komponentlista
* Reservdelslista
* Inköpslistor (komponenter, kablar (mångledare) och enkelledare)
* Gravyrplåtslayouter
* Innehållsförteckning (som lista med eller utan liten bild av sidan)
* Revisionslista
* PLC I/O lista
och fler...

Alla logiksymboler redigeras enkelt i databasen.

Redigera dina ritningshuvud så dom passar dina önskemål. Rita på A3 eller A4, eller vad du nu bestämmer själv.
Infoga grafiska objekt (som linjer, rektanglar, cirklar och bågar), bilder (png, jpg eller bmp) och textobjekt (statiska texter eller variabla texttyper) till dina ritningshuvud.

Lägg till dina komponenter till databasen. Dessa används sedan i ditt projekt och väljs in till varje logiksymbol på dina kretsschema. Ur ritningarna skapar du sen enkelt en komponentlista, reservdelslista eller inköpslista.
Du kan importera komponenter från Excel eller via kopiera/klistra in.

In databasen redigerar du följande objekt:

* Logiksymboler (visas delvis ovan)
* Ritningshuvud (visas delvis ovan)
* Komponenter (visas delvis ovan)
* Gravyrplåtar
* Layoutsymboler
* Bilder
* Kablar (mångledare)
* Enkelledare
och fler...

Prenumerationsbaserad licens

Välj att betala licens för ett eller två år.
Licensen flyttar du enkelt själv mellan dina datorer efter behov, men kan endast användas på en dator samtidigt.

 .
